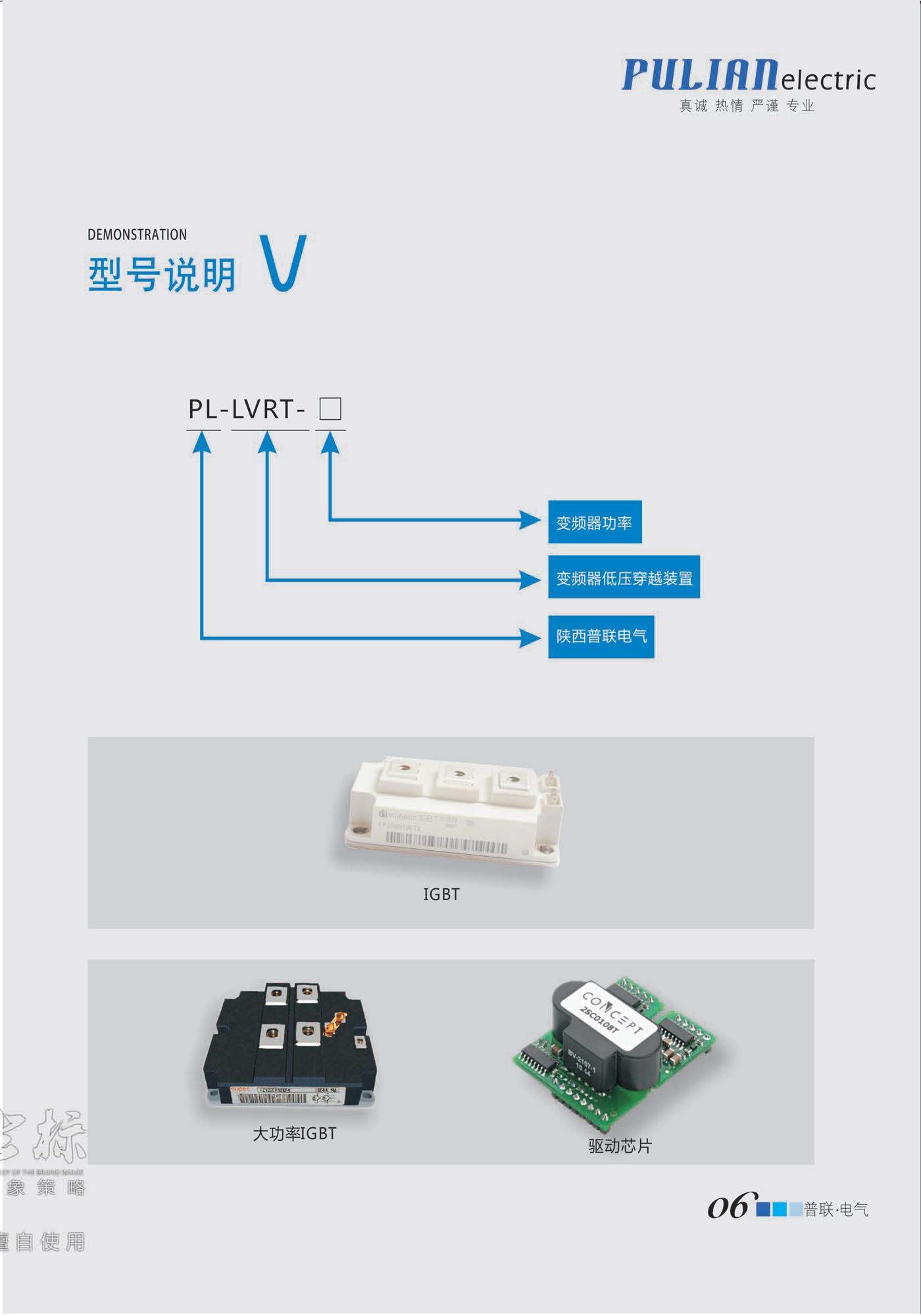

PL-LVRT低電壓穿越裝置：

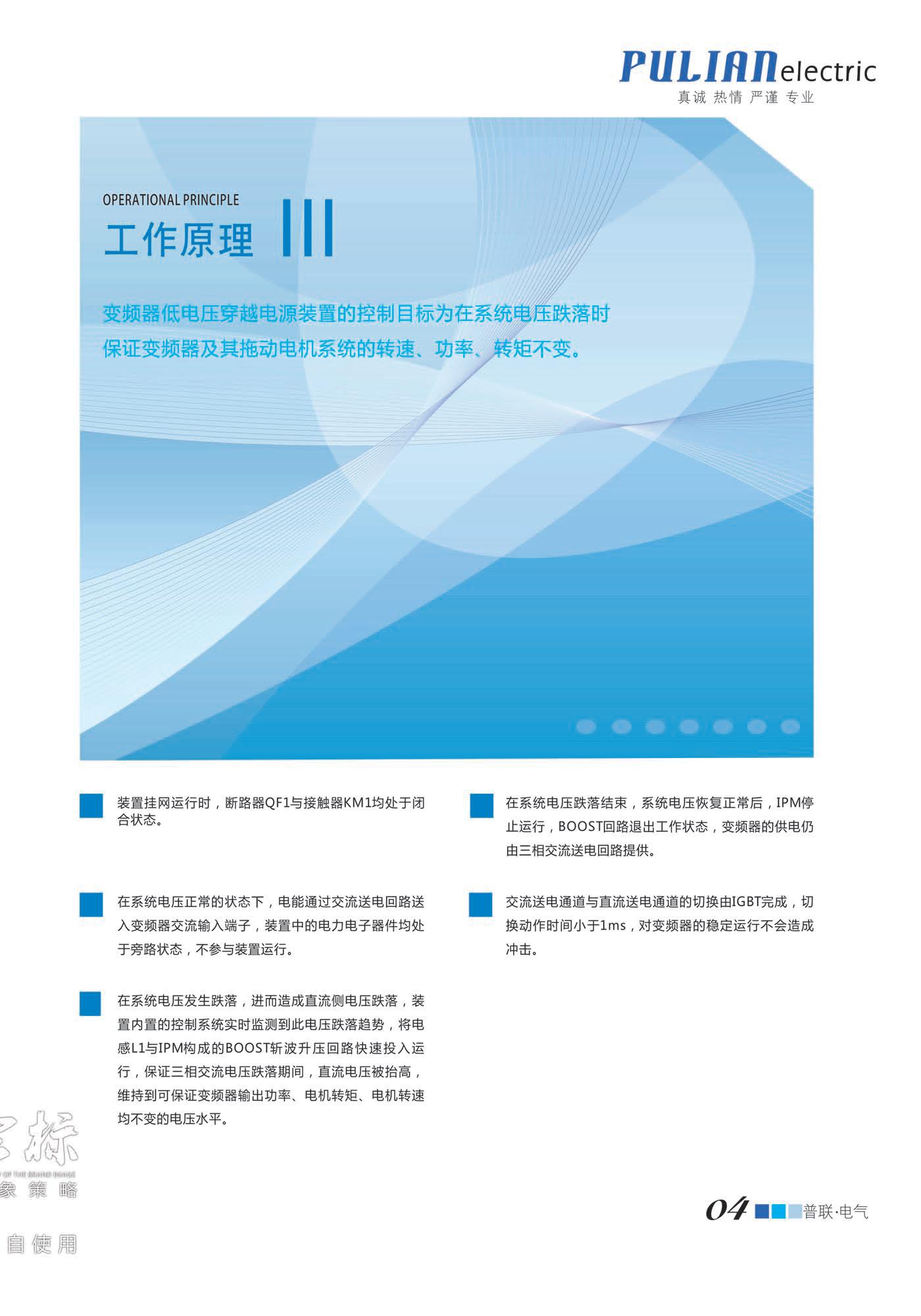

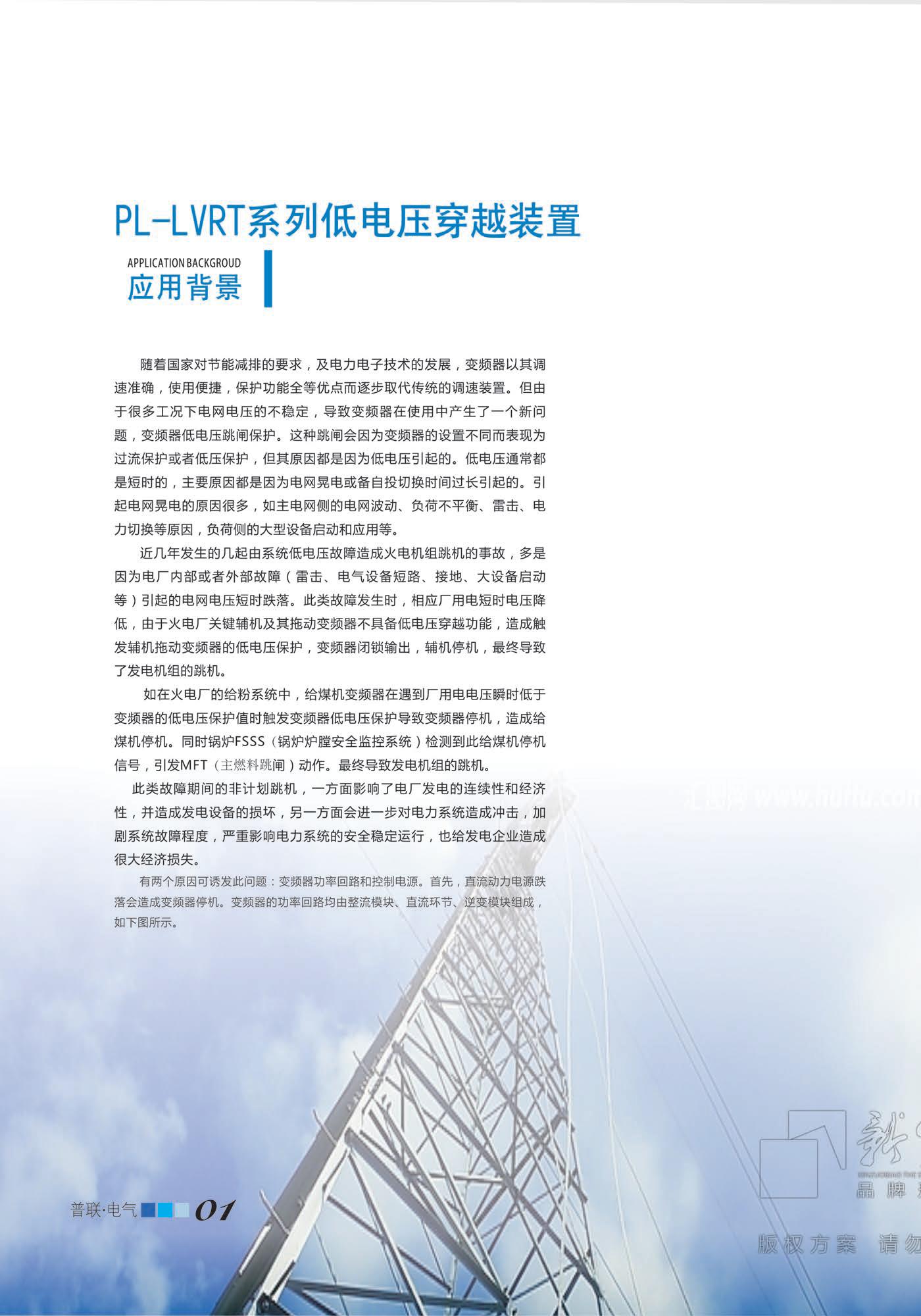

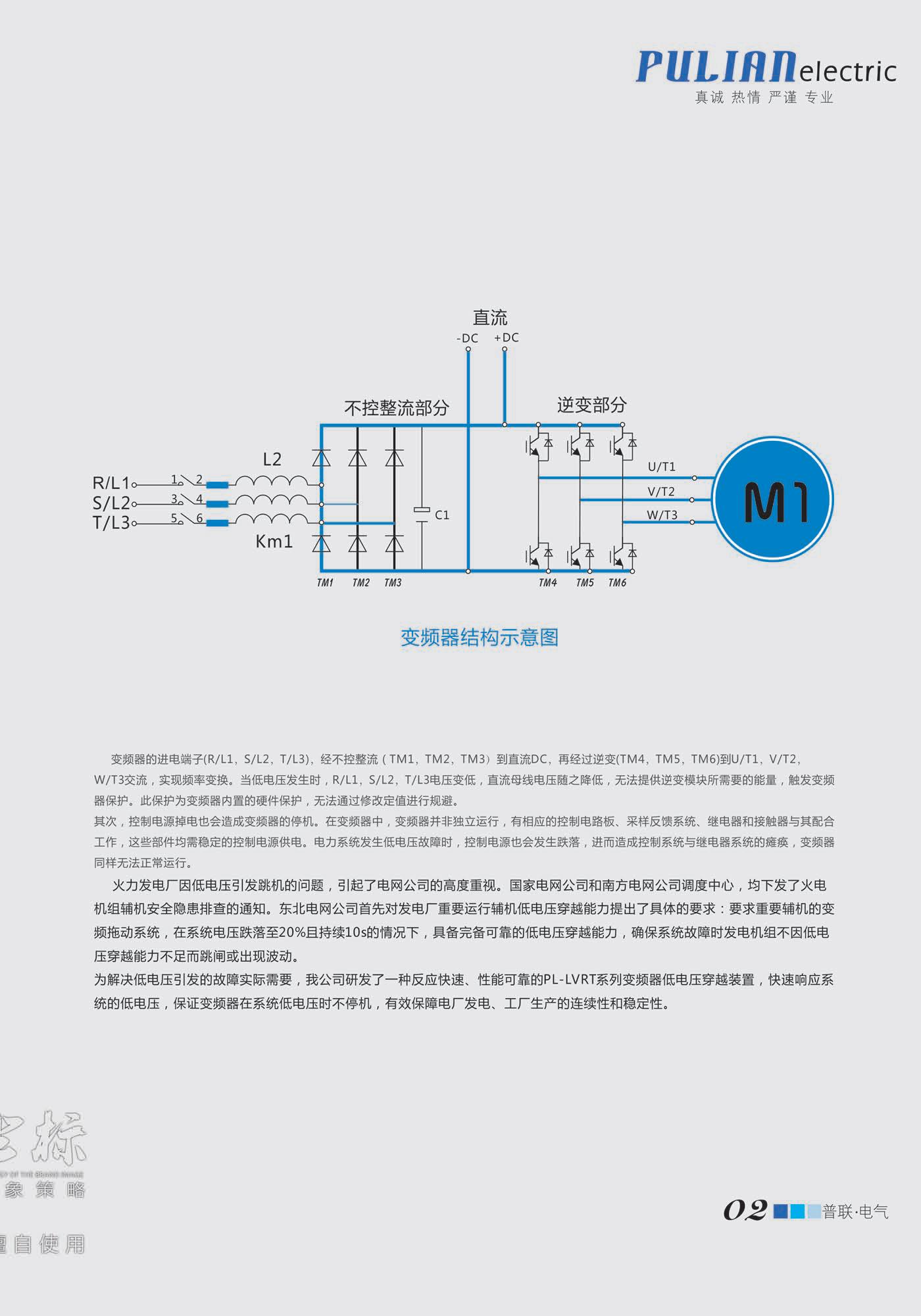

變頻器低電壓穿越電源裝置的控制目標為在系統電壓跌落時保證變頻器及其拖動電機系統的轉速、功率、轉矩不變。
其工作原理介紹如下：
● 裝置掛網運行時，斷路器QF1與接觸器KM1均處于閉合狀態。
● 在系統電壓正常的狀態下，電能通過交流送電回路送入變頻器交流輸入端子，裝置中的電力電子器件均處于旁路狀態，不參與裝置運行。
● 在系統電壓發生跌落，進而造成直流側電壓跌落，裝置內置的控制系統實時監測到此電壓跌落趨勢，將電感L1與IPM構成的BOOST斬波升壓回路快速投入運行，保證三相交流電壓跌落期間，直流電壓被抬高，維持到可保證變頻器輸出功率、電機轉矩、電機轉速均不變的電壓水平。
● 在系統電壓跌落結束，系統電壓恢復正常后，IPM停止運行，BOOST回路退出工作狀態，變頻器的供電仍由三相交流送電回路提供。
● 交流送電通道與直流送電通道的切換由IGBT完成，切換動作時間小于1ms，對變頻器的穩定運行不會造成沖擊。

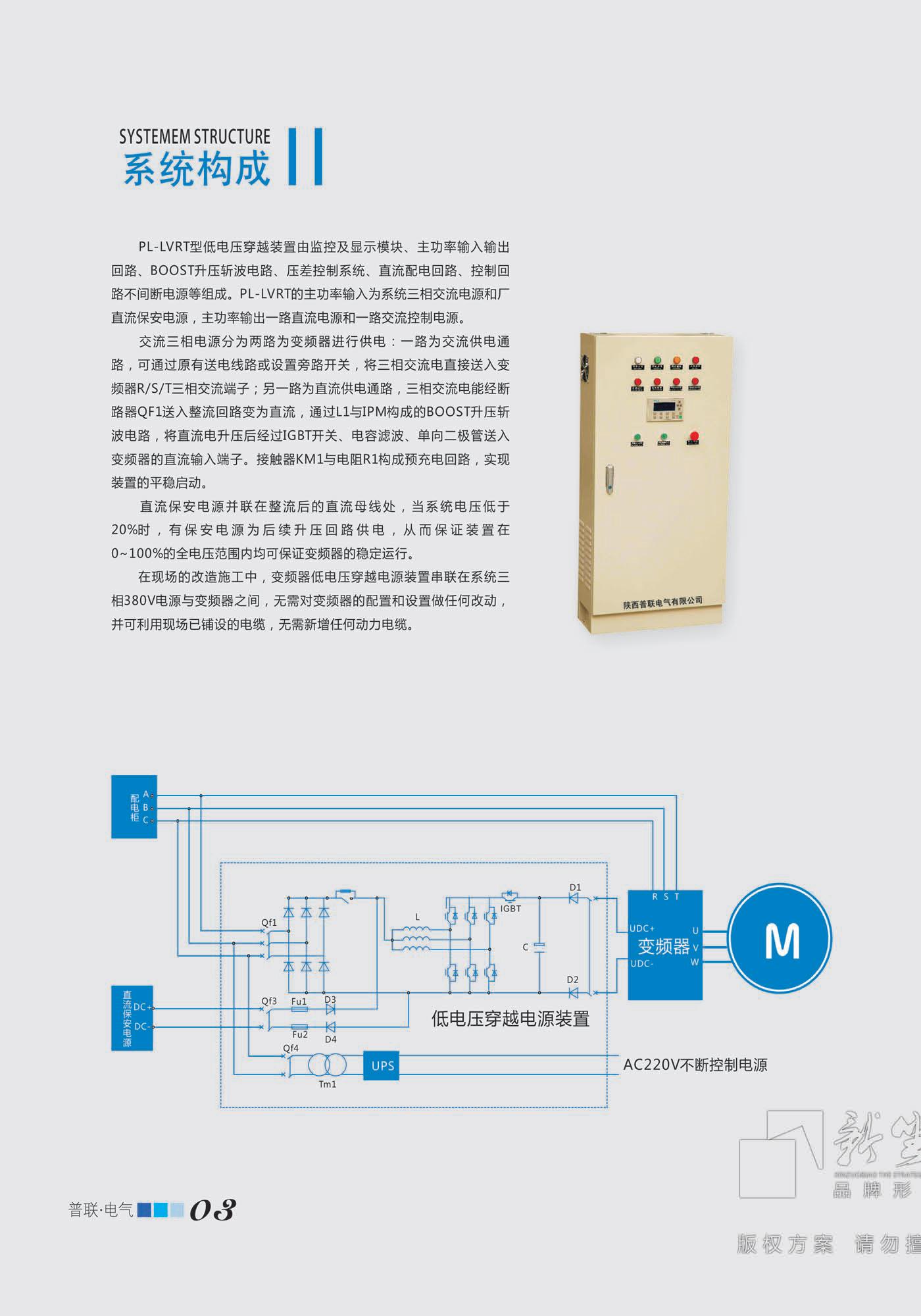

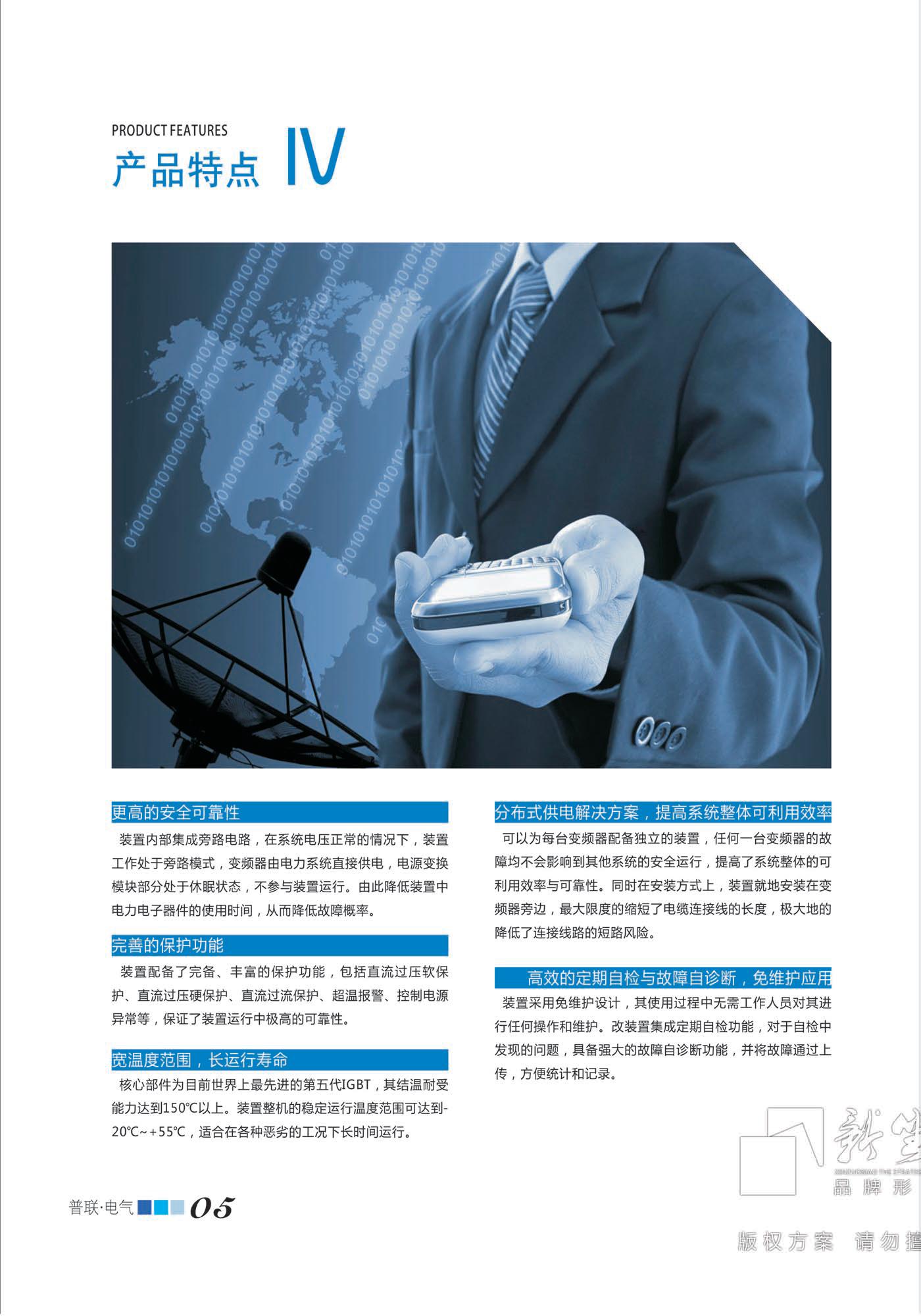

PL-LVRT型低電壓穿越裝置由監控及顯示模塊、主功率輸入輸出回路、BOOST升壓斬波電路、壓差控制系統、直流配電回路、控制回路不間斷電源等組成。PL-LVRT的主功率輸入為系統三相交流電源和廠直流保安電源，主功率輸出一路直流電源和一路交流控制電源。交流三相電源分為兩路為變頻器進行供電：一路為交流供電通路，可通過原有送電線路或設置旁路開關，將三相交流電直接送入變頻器R/S/T三相交流端子；另一路為直流供電通路，三相交流電能經斷路器QF1送入整流回路變?yōu)橹绷鳎ㄟ^L1與IPM構成的BOOST升壓斬波電路，將直流電升壓后經過IGBT開關、電容濾波、單向二極管送入變頻器的直流輸入端子。接觸器KM1與電阻R1構成預充電回路，實現裝置的平穩啟動。
直流保安電源并聯在整流后的直流母線處，當系統電壓低于20%時，有保安電源為后續升壓回路供電，從而保證裝置在0~100%的全電壓范圍內均可保證變頻器的穩定運行。
在現場的改造施工中，變頻器低電壓穿越電源裝置串聯在系統三相380V電源與變頻器之間，無需對變頻器的配置和設置做任何改動，并可利用現場已鋪設的電纜，無需新增任何動力電纜。

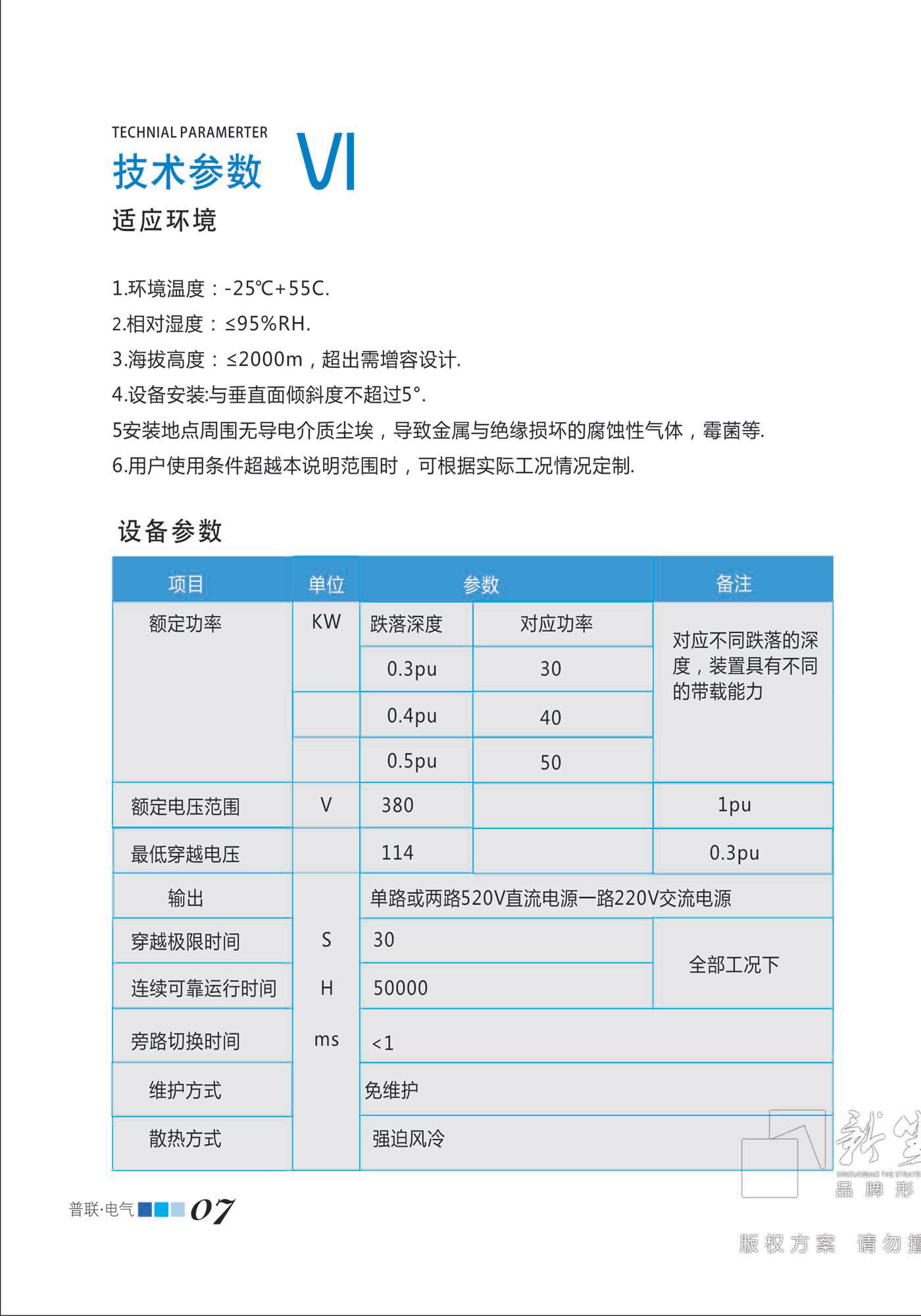

1.環境溫度：-25℃~+55℃；
2.相對濕度：≤95%RH;
3.海拔高度：≤2000m，超出需增容設計；
4.設備安裝:與垂直面傾斜度不超過5°；
5安裝地點周圍無導電介質塵埃，導致金屬與絕緣損壞的腐蝕性氣體，霉菌等；
6.用戶使用條件超越本說明范圍時，可根據實際工況情況定制；
