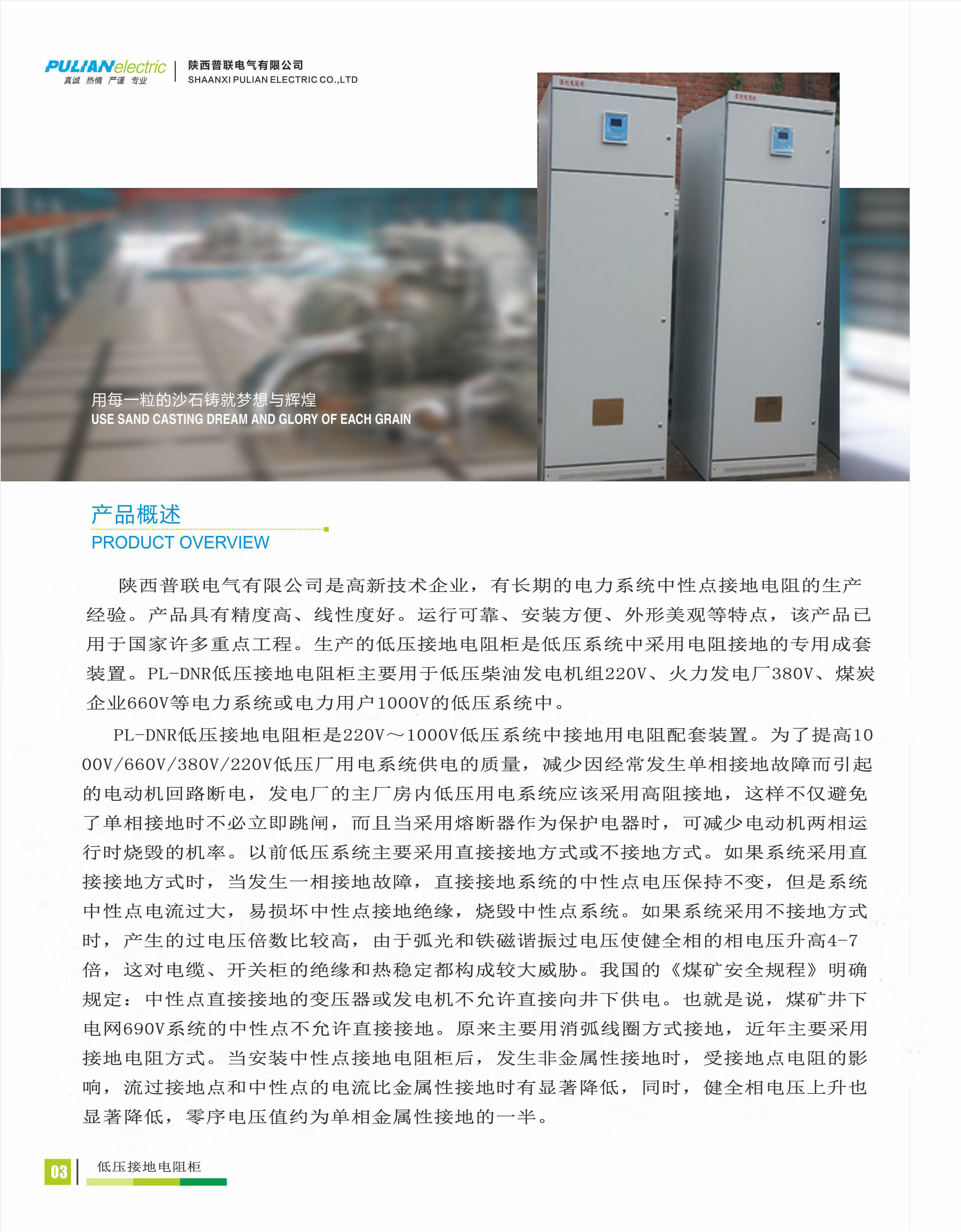

PL-DNR低壓接地電阻柜是220V～1000V低壓系統中接地用電阻配套裝置。為了提高1000V/660V/380V/220V低壓廠用電系統供電的質量，減少因經常發生單相接地故障而引起的電動機回路斷電，發電廠的主廠房內低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時不必立即跳閘，而且當采用熔斷器作為保護電器時，可減少電動機兩相運行時燒毀的機率。以前低壓系統主要采用直接接地方式或不接地方式。如果系統采用直接接地方式時，當發生一相接地故障，直接接地系統的中性點電壓保持不變，但是系統中性點電流過大，易損壞中性點接地絕緣，燒毀中性點系統。如果系統采用不接地方式時，產生的過電壓倍數比較高，由于弧光和鐵磁諧振過電壓使健全相的相電壓升高4-7倍，這對電纜、開關柜的絕緣和熱穩定都構成較大威脅。
我國的《煤礦安全規程》明確規定：中性點直接接地的變壓器或發電機不允許直接向井下供電。也就是說，煤礦井下電網690V系統的中性點不允許直接接地。原來主要用消弧線圈方式接地，近年主要采用接地電阻方式。當安裝中性點接地電阻柜后，發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。
PL-DNR低壓接地電阻柜主要用于低壓柴油發電機組220V、火力發電廠380V、煤炭企業660V等電力系統或電力用戶1000V的低壓系統中?！L-DNR低壓接地電阻柜是220V～1000V低壓系統中接地用電阻配套裝置。為了提高1000V/660V/380V/220V低壓廠用電系統供電的質量，減少因經常發生單相接地故障而引起的電動機回路斷電，發電廠的主廠房內低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時不必立即跳閘，而且當采用熔斷器作為保護電器時，可減少電動機兩相運行時燒毀的機率。以前低壓系統主要采用直接接地方式或不接地方式。如果系統采用直接接地方式時，當發生一相接地故障，直接接地系統的中性點電壓保持不變，但是系統中性點電流過大，易損壞中性點接地絕緣，燒毀中性點系統。如果系統采用不接地方式時，產生的過電壓倍數比較高，由于弧光和鐵磁諧振過電壓使健全相的相電壓升高4-7倍，這對電纜、開關柜的絕緣和熱穩定都構成較大威脅。
我國的《煤礦安全規程》明確規定：中性點直接接地的變壓器或發電機不允許直接向井下供電。也就是說，煤礦井下電網690V系統的中性點不允許直接接地。原來主要用消弧線圈方式接地，近年主要采用接地電阻方式。當安裝中性點接地電阻柜后，發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。
