PL-BFK智能型變壓器冷卻控制柜

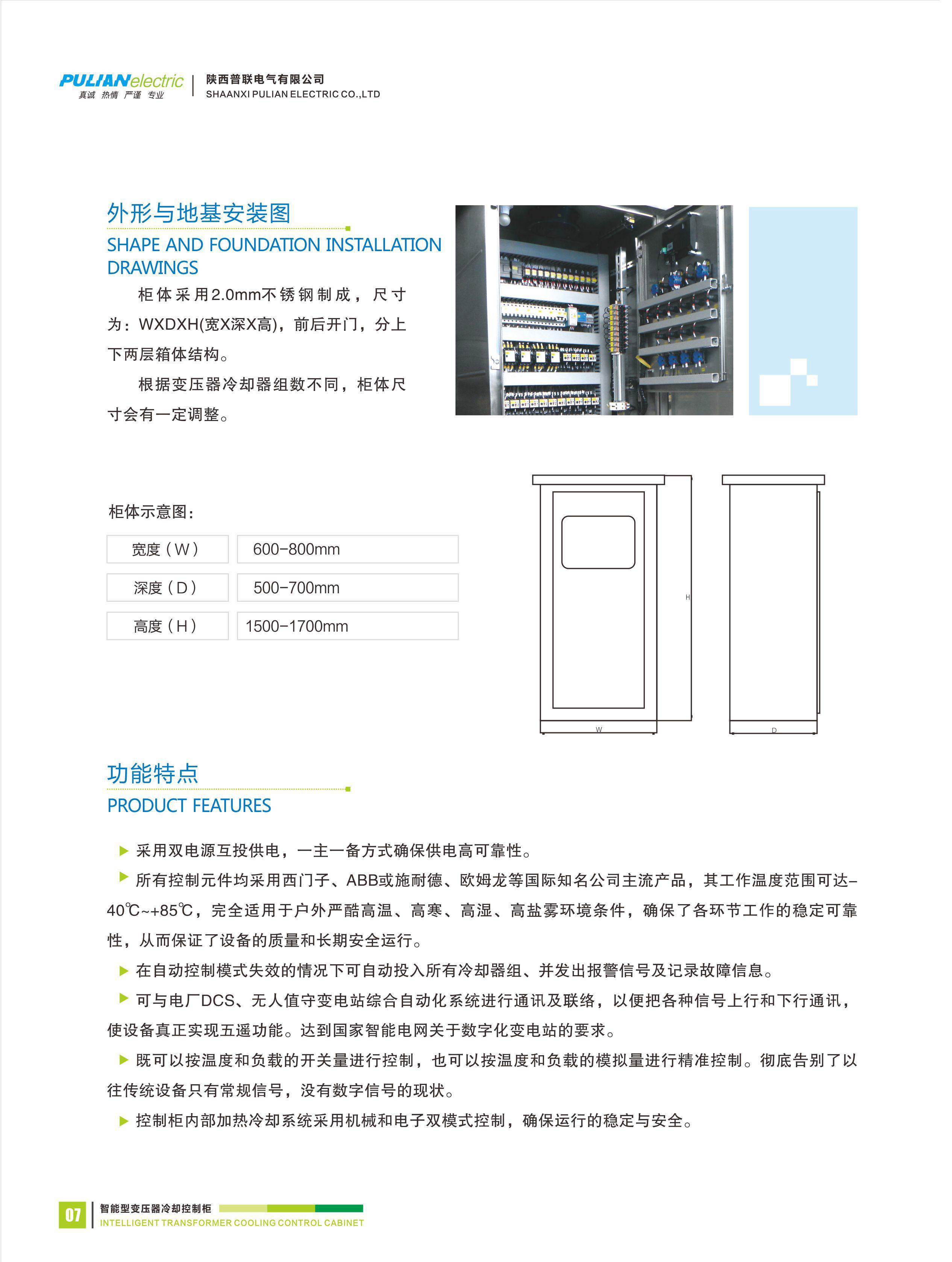

1）采用雙電源互投供電，一主一備方式確保供電高可靠性。
2）所有控制元件均采用西門子、ABB或施耐德、歐姆龍等國際知名公司主流產品，其工作溫度范圍可達-40℃~+85℃，完全適用于戶外嚴酷高溫、高寒，高濕，高鹽霧環境條件。確保了各環節工作的穩定可靠性，從而保證了設備的質量和長期安全運行。
3）在自動控制模式失效的情況下可自動投入所有冷卻器組。并發出報警信號及記錄故障信息。
4）可與電廠DCS、無人值守變電站綜合自動化系統進行通訊及聯絡，以便把各種信號上行和下行通訊。使設備真正實現五遙功能。達到國家智能電網關于數字化變電站的要求。
5）既可以按溫度和負載的開關量進行控制，也可以按溫度和負載的模擬量進行精準控制。徹底告別了以往傳統設備只有常規信號，沒有數字信號的現狀。
6）控制柜內部加熱冷卻系統采用機械和電子雙模式控制。確保運行的穩定與安全。

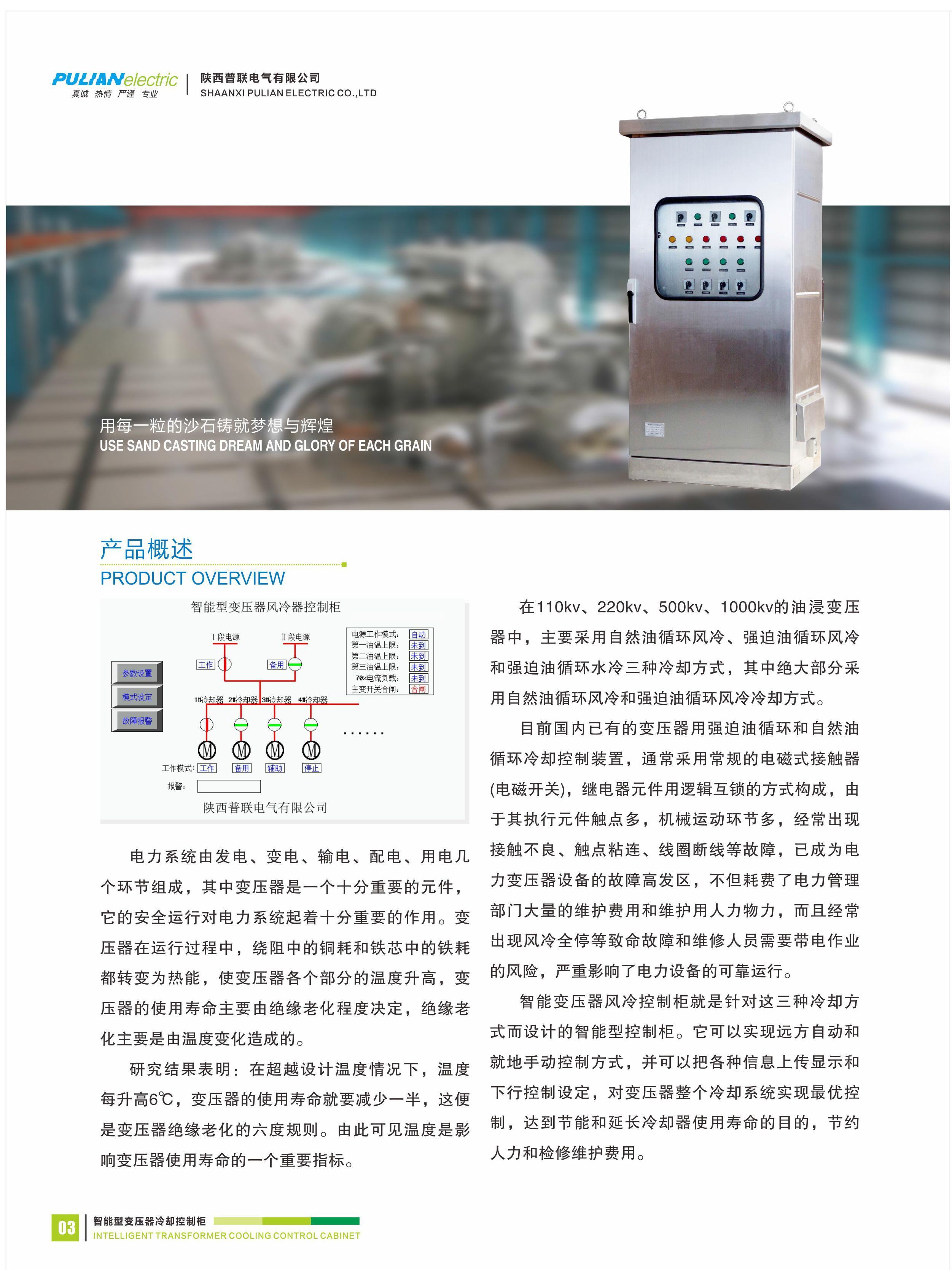

電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的安全運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。
在110kv、220kv、500kv、1000kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。目前國內已有的變壓器用強迫油循環和自然油循環冷卻控制裝置，通常采用常規的電磁式接觸器(電磁開關)，繼電器元件用邏輯互鎖的方式構成，由于其執行元件觸點多，機械運動環節多，經常出現接觸不良、觸點粘連、線圈斷線等故障，已成為電力變壓器設備的故障高發區，不但耗費了電力管理部門大量的維護費用和維護用人力物力，而且經常出現風冷全停等致命故障和維修人員需要帶電作業的風險，嚴重影響了電力設備的可靠運行。

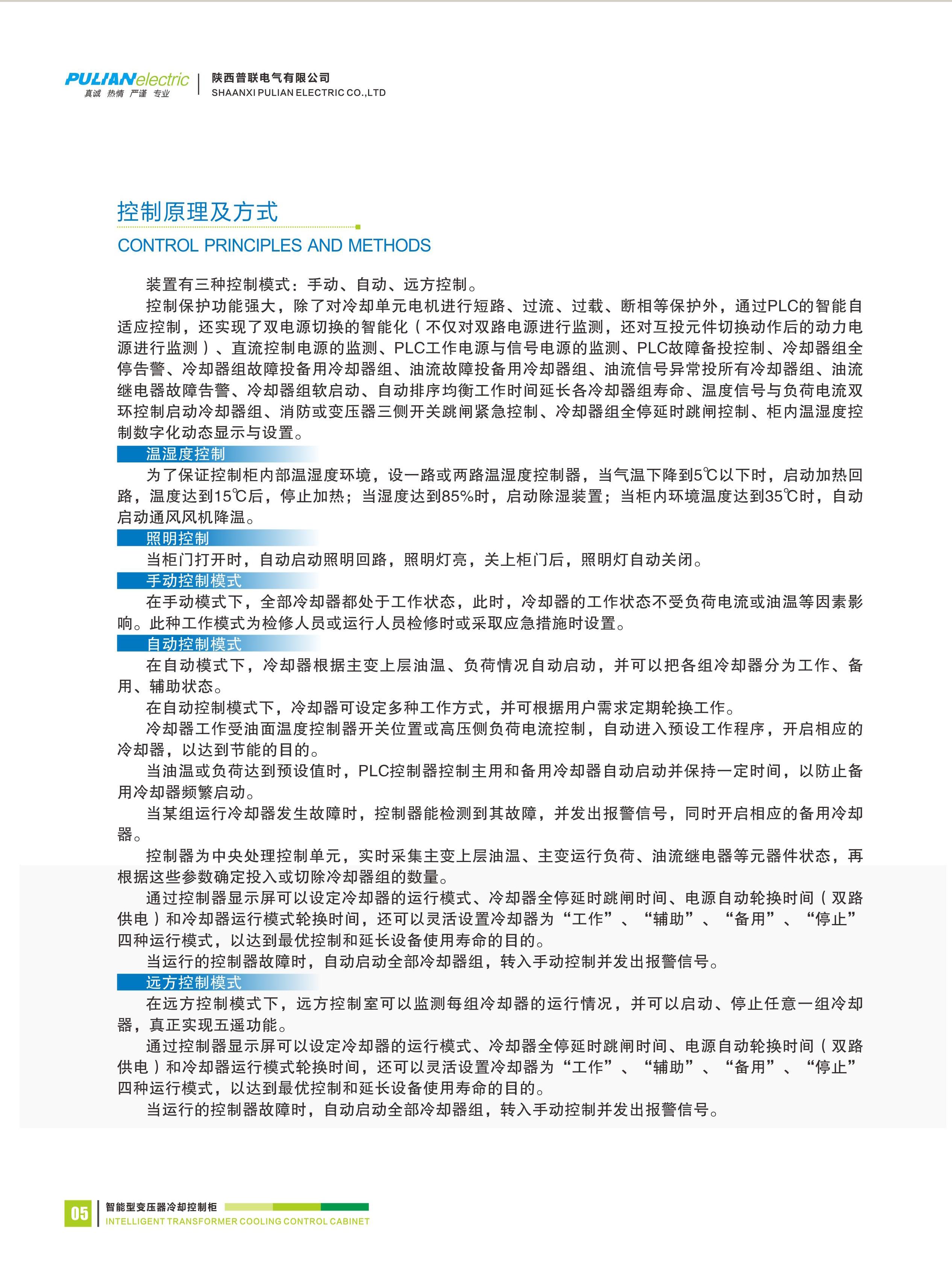

智能變壓器風冷控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現最優控制，達到節能和延長冷卻器使用壽命的目的。節約人力和檢修維護費用。

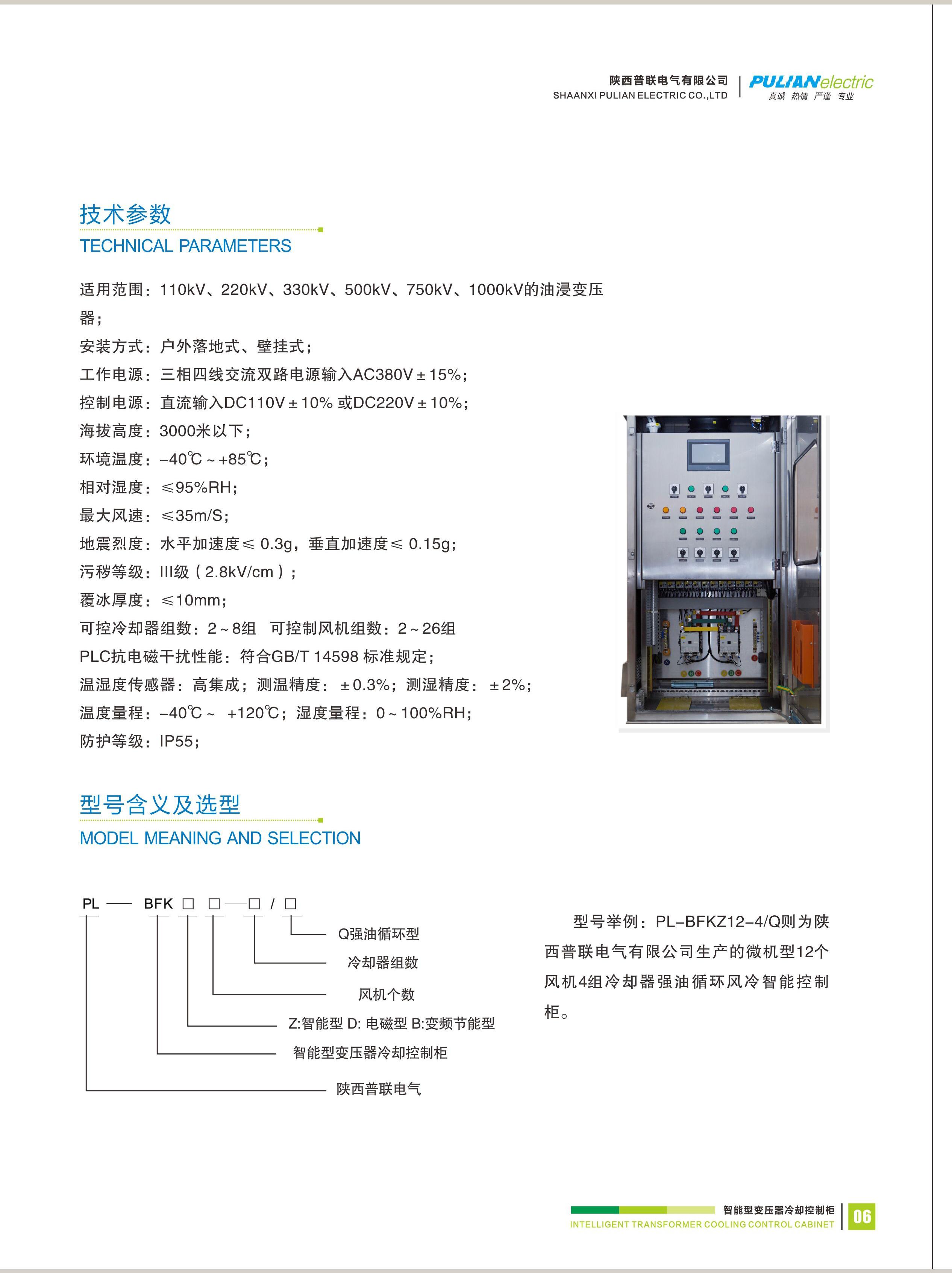

PL-BFK智能型變壓器冷卻控制柜：? 適用范圍：110kV、220kV、330kV、500kV、750kV、1000kV的油浸變壓器；
? 安裝方式：戶外落地式、壁掛式。
? 工作電源：三相四線交流雙路電源輸入 AC380V±15%；
? 控制電源：直流輸入DC110V±10% 或 DC220V±10%；
? 海拔高度：3000米以下；
? 環境溫度：-40℃～+85℃；
? 相對濕度：≤ 95%RH；
? 最大風速：≤ 35m/S；
? 地震烈度：水平加速度≤ 0.3g，垂直加速度≤ 0.15g；
? 污穢等級：III級（2.8kV/cm）；
? 覆冰厚度：≤10mm；
? 可控冷卻器組數：2～8組 可控制風機組數：2～26組
? PLC抗電磁干擾性能：符合GB/T 14598 標準規定；
? 溫濕度傳感器：高集成；測溫精度：±0.3%；測濕精度：±2%；
溫度量程：-40℃～ +120℃；濕度量程：0～100%RH；
? 防護等級：IP55；
